Strojní řezání EDM
Chien Feng Yuan je přední dílna pro obrábění EDM (Electrical Discharge Machining), výroba drátových edm a CNC frézování se sídlem na Tchaj-wanu.
- Product Introduction
Chien Feng Yuan je přední dílna pro obrábění EDM (Electrical Discharge Machining), výroba drátových edm a CNC frézování se sídlem na Tchaj-wanu. Nabízíme řešení pro všechny vaše potřeby v oblasti přesného obrábění. Sloužíme klientům po celém světě již 14 let a naše odborné znalosti se rozšiřují do leteckého průmyslu, lékařského vybavení, průmyslového, vojenského a obranného průmyslu. V naší době, kdy pomáháme klientům s vytvářením produktů a dílů, jsme to všechno viděli a udělali. Zkušenosti a odborné znalosti jsou důležité, pokud jde o výrobu produktů.
Existují 3 různé typy EDM:
Drátové EDM (elektrické obrábění):

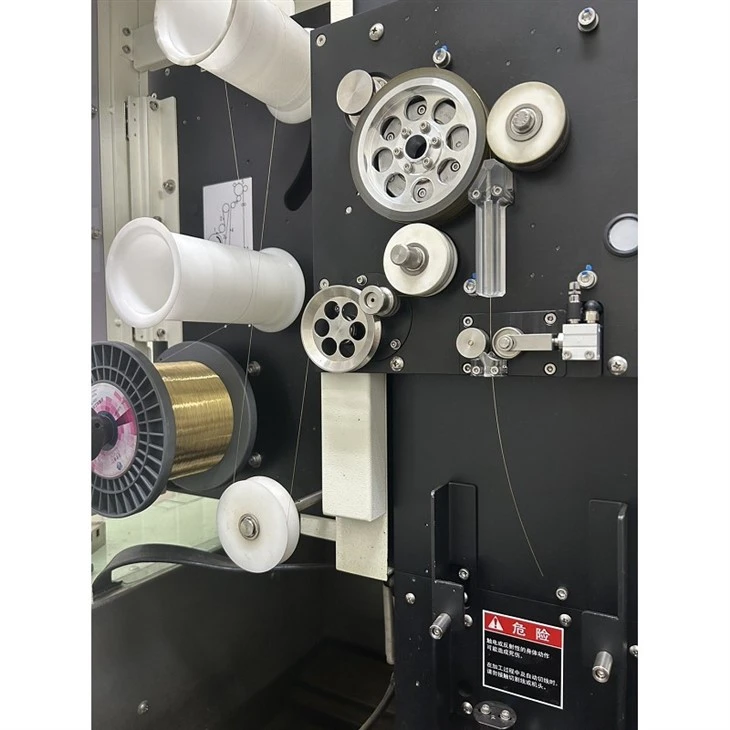

Drátové EDM je elektrotepelný proces, který využívá jemný kovový drát (obvykle měď, 0.006-0.012") ponořený do deionizované vody k řezání vodivých kovů. Drátový EDM stroj generuje výboje mezi kovový drát a obrobek, pomocí tepla generovaného elektrickými jiskrami k řezání nebo "propálení" materiálu.
Sinker EDM (také známý jako konvenční nebo Ram EDM):
Sinker EDM zahrnuje předem tvarované elektrody, dielektrickou kapalinu a erozi kovového materiálu z obrobku prostřednictvím elektrických jisker. V tomto procesu se používá měděná nebo grafitová elektroda přizpůsobeného tvaru k obrábění vzorů nebo konfigurací do jakéhokoli typu vodivého materiálu.
Vrtání otvorů (nebo děrování) EDM:
Hole Drilling EDM využívá elektrody o malém průměru (Ø .006 - 0,050") k vrtání otvorů do kalených materiálů. Vrtací EDM stroj používá vysokotlakou dielektrickou kapalinu (často deionizovanou vodu), která prochází trubkou pro operace řezání Vytváření jiskřišť se provádí stejným způsobem jako u jiných EDM procesů.
Jak vybrat správný EDM drát
Při výběru drátu EDM (Electrical Discharge Machining) pro váš projekt zvažte následující faktory:
Pevnost v tahu:
Schopnost drátu odolat tažným silám, než se zlomí nebo podvolí.
Lomová houževnatost:
Odolnost drátu proti přetržení nebo přetržení při namáhání.
Elektrická vodivost:
Schopnost drátu efektivně vést elektřinu během procesu EDM.
Teplota odpařování:
Teplota, při které se materiál drátu mění na páru. To je zásadní pro zabránění předčasnému přetržení drátu během operací EDM.
Tvrdost:
Odolnost drátu proti deformaci nebo promáčknutí. Ovlivňuje trvanlivost drátu a to, jak dobře může odolat opotřebení během obráběcího procesu.
Detaily produktu:
Podrobnosti o balení: Karton, dřevěné pouzdro, paleta nebo podle požadavků zákazníků.
Podrobnosti doručení: 25-35 dní po moři, 3-7 dní letecky
FAQ
Otázka: Jaký je rozdíl mezi EDM a Wire Cut EDM?
EDM využívá tvarované elektrody vyrobené z mědi nebo grafitu k řezání složitých místních 3D dutin. Samotné elektrody jsou opracovány konvenčními procesy. Následně je jiskrová elektroda použita v pulzním výškovém režimu, což umožňuje chlazení a důkladné propláchnutí pracovní plochy. Zatímco EDM je stejně přesný jako elektrodové obrábění, umožňuje, aby se tvary povrchů staly velmi složitými erozí. Tato metoda se používá pro složité a přesné tvary uvnitř forem a nástrojů pro tlakové lití. Může pracovat na předem kalených materiálech, což snižuje celkové náklady a umožňuje extrémnější kalení bez deformace nástroje.
Na druhé straně drátové EDM stroje používají kontinuálně přiváděné elektrodové dráty pro v podstatě 2D řezání. Tento proces se dobře hodí pro přesné obrábění složitých 2D obrysů ve vytlačovacích nástrojích, razidlech/zápustkách a velmi přesné zpracování tvrdých materiálů v leteckých a vojenských aplikacích.
Otázka: Je možné drát EDM z nerezové oceli?
Ano, je možné řezat nerezovou ocel pomocí drátového EDM. Austenitické třídy nerezové oceli jsou obzvláště vhodné, protože jsou zpočátku silně mechanicky zpevněné.
Pokud váš konkrétní projekt vyžaduje úzké tolerance nebo poziční tolerance (pod 0,001 palce), může dosažení takové přesnosti vyžadovat více řezů nebo vypalování EDM, což zase vyžaduje více času.
Tloušťka součásti je také určujícím faktorem v čase. Čím tlustší část, tím nižší rychlost. Když tloušťka přesáhne 4-5 palců, rychlost řezání drátu EDM se sníží.
